产品概述

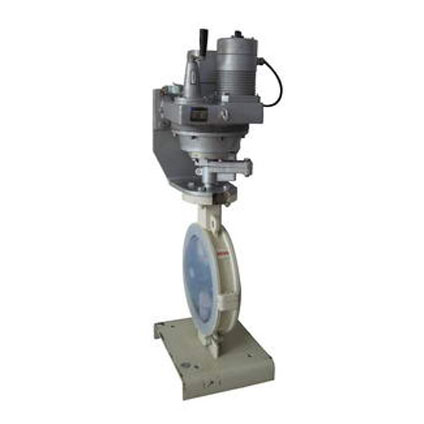

NBKVRDF电动衬氟碟阀，由电子式电动执行机构对分两段式阀体组成。阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
主要零件材料
| 公称通径mm | DN50-DN800 |
| 材料代号 | C（WCB） | P（304） | R（316） |
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 阀板 | WCB或2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi |
| 阀座密封 | 增强聚四氟乙烯 、对位聚苯 、不锈钢、硬质合金钢密封 |
| 阀板密封 | 增强聚四氟乙烯 、对位聚苯 、各种橡胶、不锈钢 |
| 填料 | 聚四氟乙烯 、柔性石墨 |
| 适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
| 适用温度 | 聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
主要技术参数
| 公称通径D（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| 公称压力PN(MPa) | 0.6、1.0、1.6、2.5 |
| 流量特性 | 近似等百分比（参见典型曲线图）、直线特性、 |
| 阀板转角（度） | 0°～至90°（可调） |
| 允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% | 软密封：VI微气泡级，金属密封≤额定CV×0.065% |
| 执行器型号 | HL、3810R、PSQ HQ或QB型 |
| 作用形式 | 开关型、智能调节型、（隔爆型） |
| 电源电压 | AC220V 50Hz或AC380V 50Hz |
| 调节型 | 输入信号 | DC4～20mA DC0～10mA 1-5V DC |
| 输出信号 | DC4～20mA DC0～10mA 1-5V DC |
| 基本误差 | ≤±2.5% |
| 回 差 | ≤±2.5% |
| 死 区 | ≤1% |
| 可调节比 | 250:1 |
| 开关型 | 电源电压 | AC220V/AC380V/AC110V/DC24V |
| 反馈信号 | 有源触点信号、无源触信号 |
