产品概述

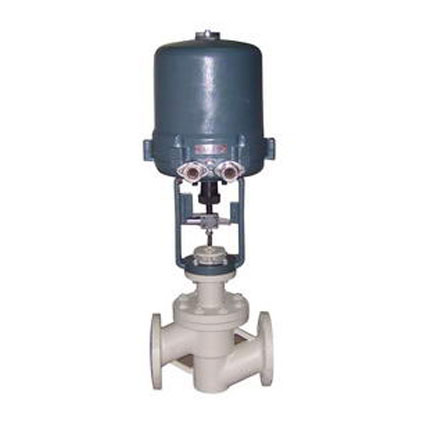

NBKVRJPF46型电子式电动衬氟单座调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块，无需另配伺服放大器，且输出力大；阀体接触介质的部位均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波纹管密封，因而该阀广泛适用于化工，石油，冶金，医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。
产品特点
耐腐蚀：阀体内腔、阀芯、阀座、阀杆均包衬2.5～3mm厚的F46，能耐酸、碱，耐强腐蚀
密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保无渗漏
泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家Ⅳ级标准
主要零件材料
| 公称通径mm | DN15-DN300 |
| 材料代号 | C（WCB） | P（304） | R（316） |
主要
零件 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
| 阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 |
| 垫片 | 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 |
| 推杆、衬套 | 2Cr13 |
| 适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
| 常温型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ |
| 高温型 | -30～+450℃ | -40～+500℃ | -40～+500℃ |
| 低温型 | | -40～-60℃、 -60～-100℃ |
注：也可配气动执行机。
主要技术参数
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量
系数Kv | 单座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 |
| 双座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 |
| 执行器型号 | 3810L | 381LS-8 | 381LS-20 | 381LS-30 | 381LS-50 | 381LS-65 | 381LS-99 |
| PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 |
| 防爆型 | 381LX-20 | 381LX-30 | 381LX-50 | 381LX-65 | 381LX-99 |
| 电源电压 | AC220V 50Hz |
| 信号范围 | 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC |
| 作用模式 | 电开式（K）型、电关式（B）型 |
| 故障状态时 | 全开、全关、自锁保位 |
| 流量特性 | 等百分比、直线、快开性 |
| 允许泄漏量（L/h） | 单座阀：≤10-4×阀的额定容量；双座阀：≤10-3×阀的额定容量 |
| 固有可调比R | 50:1 |
| 公称压力PN(Mpa) | 1.6 2.5 4.0 6.4 |
