产品概述
为了提高发电厂的经济性，汽轮机都设有回热系统，即装有高低压加热器，为保证加热器有水位运行，防止加热器无水位运行时，汽轮机上一级抽汽窜入下一级抽汽而降低汽轮机效率和设备的安全性，在加热器的疏水系统中都设有疏水调节阀，它根据加热器的水位信号，自动开关疏水调节阀门开度，使加热器水位始终保持在一定范围之内。
疏水调节阀工作条件很差，很多状况下在两相流体下工作（即汽水混合状态），而且又是属于节流状态下运行，汽蚀相当严重，汽蚀到一定程度就起不到疏水调节阀的作用，在这种状况下，加热器就不能保证有水位运行，这样就降低了汽轮机运行的经济性。由此可见，选择汽蚀小，噪声低，结构简单，性能可靠的疏水调节阀就特别重要。
采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意更换任何零件，检修非常方便。
工作原理

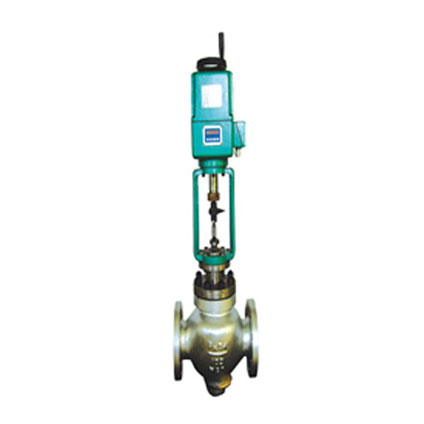

NBKVST968Y系列加热器水位疏水调节阀是由电动执行机构和疏水调节阀两部份组成。电动调节阀输入是调节器送来的直流电信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个输入信号相对应的位置上，完成伺服调节任务。该调节阀适用于125、200、300、600、1000MW机组的给水回热加热系统上疏水流量的调节。也适用于100MW以下的各类小型机组给水回热加热系统上疏水流量的调节。
主要技术参数
| 公称通径DN（mm） | 50 | 80 | 100 | 150 | 200 | 250 |
| 流量特性 | 近似直线，近似等百分比 |
| 公称压力PN(MPa) | ≤10 |
| 连接型式 | 焊接、法兰 |
| 配用执行机构 | PZD型 |
| 行程L（mm） | 40 | 57.6 | 88.2 |
| 最大压差△P（MPa） | ≤8 |
| 额定流量系数 Cv | 44 | 99 | 175 | 395 | 640 | 1000 |
| 工作温度t（℃） | ≤450 |
| 使用介质 | 水 |
注：1、该型号还有法兰式NBKVST948Y、直角式NBKVST967Y和法兰直角式NBKVST947Y。
2、也可配ZKDS型电动执行机构或气动执行机构。
主要技术性能指标
| 项 目 | 技 术 性 能 指 标 |
| 基本误差（%） | 不超过±1.5 |
| 回差（%） | ≤1 |
| 死区（%） | ≤3 |
| 泄漏量 | 达到GB/T4213标准Ⅴ级；泄漏等级不低于MSS-SP-61标准。 |
阀门主要材料
| 名称 | 材 料 |
| 阀体 | WCB、WC6、20CrMo、12Cr1MoV、CF8 |
| 阀芯 | 316不锈钢、2Cr13堆司太莱合金 |
| 笼罩 | 17－4PH、2Cr13氮化处理 |
| 阀杆 | 17－4PH、25Cr2Mo1VA、A479-410 |
| 阀座 | 316不锈钢、2Cr13堆司太莱合金 |
直角式疏水调节阀外形尺寸
| 公称通径DN（mm） | 50 | 80 | 100 | 150 | 200 | 250 |
| H (mm) | 718 | 830 | 918 | 918 | 1250 | 1460 |
| H1 (mm) | 120 | 248 | 248 | 248 | 360 | 360 |
| L (mm) | 300 | 372 | 372 | 372 | 490 | 490 |
| D1 (mm) | 90 | 150 | 180 | 200 | 244 | 290 |
| D2 (mm) | 76 | 104 | 127 | 168 | 210 | 273 |
| D3 (mm) | 50 | 80 | 100 | 140 | 180 | 220 |
注：上述尺寸仅供参考。可按工况要求设计。
直通式疏水调节阀外形尺寸
| 公称通径DN（mm） | 50 | 80 | 100 | 150 | 200 | 250 |
| H (mm) | 981 | 1030 | 1030 | 1030 | 1437 | 1437 |
| H1 (mm) | 120 | 201 | 201 | 201 | 261 | 295 |
| L (mm) | 400 | 470 | 540 | 540 | 850 | 850 |
| D1 (mm) | 90 | 150 | 180 | 200 | 244 | 290 |
| D2 (mm) | 76 | 104 | 127 | 168 | 210 | 273 |
| D3 (mm) | 50 | 80 | 100 | 140 | 180 | 220 |
注：以上数据仅供参考，可按工况要求设计。
阀门结构图
