产品概述

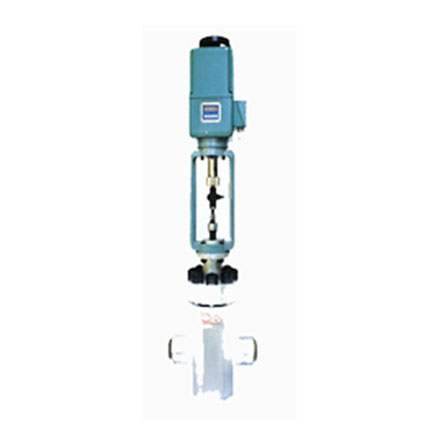

NBKVPT968Y系列排污调节阀是锅炉、压力容器或其它容器排污量控制的重要设备之一，用作定期排污和连续排污调节阀，排污扩容器出口调节阀，也可用于5%锅炉容量的排放调节门等。该阀门的结构特点是将阀座与阀芯设计成双园锥体结构，阀芯锥体径向开槽，形成齿封结构，其工作原理是当调节阀关闭时，由阀座与阀芯斜面密封面密封，可以达到0泄漏，当阀芯缓慢提升，排污调节阀开始排污，排污量的大小是由阀座与阀芯间锥形间隙大小来控制。阀芯提升越高，间隙越大，排污量也就提高。由于齿封的作用，排污水经齿封逐级降压，使调节阀噪声降低，汽蚀减少，提高了阀门的使用寿命。为延长调节阀的使用寿命，提高了材料等级。阀芯和阀座均采用特殊高强度沉淀硬化不锈钢材料制成，并对阀座阀芯密封面堆焊司太莱合金，提高密封面的耐蚀程度。为了满足不同控制要求，排污调节阀可配用电动执行机构，也可配用气动执行机构，也可手动操作。
工作原理
NBKVPT968Y系列排污调节阀是由电动执行机构和调节阀两部份组成。执行机构输入是调节器送来的直流电流信号，来驱动执行机构，产生轴向推力，带动调节阀动作，来改变介质流通面积，来满足系统中各类参数调节的要求，同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上，完成伺服调节任务。
该调节阀适用于125、200、300、600、1000MW机组中排污流量的调节。也适用于100MW以下的各类小型机组排污流量的调节。
主要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 50 | 65 | 80 |
| 流量特性 | 近似线性 |
| 公称压力PN (MPa) | ≤10，10~50 |
| 连接型式 | 焊接 |
| 配用执行机构 | PZD型 |
| 行程L（mm） | 30.8 | 30.8 | 30.8 | 40 | 30.8 | 40 | 40 | 57.6 |
| 最大压差△P（MPa） | ≤42 |
| 额定流量系数 Cv | 6 | 8 | 11 | 25 | 11 | 25 | 39 | 56 |
| 工作温度 t（℃） | ≤510 |
| 使用介质 | 水 |
注：本产品也可配气动执行机构、ZKDS型电动执行机构。
主要技术性能指标
| 项 目 | 技 术 性 能 指 标 |
| 基本误差（%） | 不超过±1.5 |
| 回差（%） | ≤1 |
| 死区（%） | ≤3 |
| 泄漏量 | 达到GB/T4213标准Ⅴ级；泄漏等级不低于MSS-SP-61标准。 |
阀门主要材料
| 名 称 | 材 料 |
| 阀体 | 20CrMo、12Cr1MOV |
| 阀芯 | 不锈钢（密封面堆司太莱合金）、440C |
| 阀杆 | 17－4PH、25Cr2Mo1V |
| 阀座 | 不锈钢（密封面堆司太莱合金）、440C |
外形尺寸
| 公称通径DN（mm） | 20 | 25 | 32 | 50 | 32 | 50 | 65 | 80 |
| H (mm) | 805 | 825 | 825 | 1080 | 825 | 1080 | 1080 | 1210 |
| H1 (mm) | 120 | 140 | 140 | 160 | 140 | 160 | 160 | 180 |
| L (mm) | 280 | 280 | 280 | 400 | 280 | 400 | 400 | 550 |
| D1 (mm) | 38 | 43 | 48 | 76 | 48 | 76 | 95 | 120 |
| D2 (mm) | 20 | 25 | 30 | 50 | 30 | 50 | 60 | 80 |
注：上述尺寸仅供参考。可按工况要求设计。
阀门结构图
